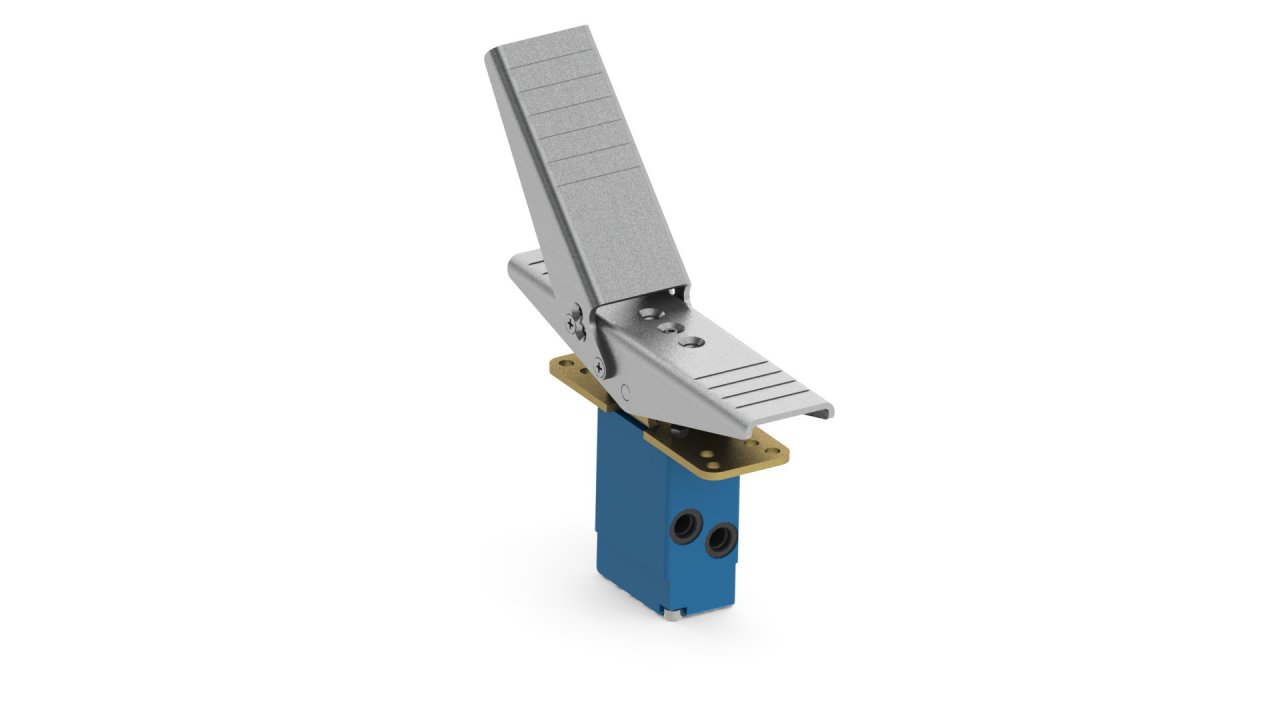

Блоки гидроуправления с одной педалью серии 230BFM

Назначение:

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Особенности конструкции:

В блоке 230BFM применены новые принципы распределения жидкости и регулирования давления и потока, в сравнении с блоком управления 110BFM.

Корпус имеет кольцевые каналы подвода и слива постоянного сечения по длине распределения двух парных отверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткости перемычки между каналами подвода и слива.

Корпус блока из высокопрочного чугуна является одновременно направляющей для золотников. Применен более простой ижесткий золотник с увеличенной длиной направляющей, что благоприятно для срока службы и центрирования золотника. Это позволило достичь стабильной работы блока управления с давлением на входе до 100 кгс/см2.

Блок 230BFM обеспечивает более точное управление механизмами благодаря увеличенной точности пропорционального регулирования выходного сигнала (давления, потока) – ±0,5% вместо ±2,5% ублоков 110BFM.

Блок 230BFM имеет меньшее в 1,5 раза сопротивление рабочих отводов в слив в сравнении с блоком 110BFM, за счет  отводящих  каналов и проходных сечений в золотнике, что позволяет расширить области применения блока управления.

Конструкция 230BFM является универсальной для различного количества золотников, может быть модульной и секционной.

Имеется возможность устанавливать блоки типа 230BFM на плиту, стыковать к блоку плиты с различно расположенными рабочими каналами, а также блок клапанов «ИЛИ» и возможность применять блок без плиты, или с установкой на плиту собственного изготовления.

Технические характеристики:
